Memukau Molybdenum Products Heater Thermal Field Untuk Sapphire Crystal Growth Furnace Molybdenum Heating Elements

Tempat asal Cina
Nama merek PRM
Sertifikasi ISO9001
Nomor model Kebiasaan
Kuantitas min Order 1 buah
Harga $300~1500/pc
Kemasan rincian kasus kayu lapis
Waktu pengiriman 15 ~ 20 hari kerja
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 2000kgs/bulan

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
nama Bidang Termal Molibdenum Untuk Tungku Pertumbuhan Kristal Safir Bahan Paduan Molibdenum dan Molibdenum Lantanum
Ukuran Sesuai gambar pelanggan Gunakan suhu 1100~1800℃
Kerajinan Menarik Fitur konduktivitas termal rendah
Menyoroti

Produk Molibdenum memukau

,

Produk Molibdenum khusus

,

Pemanas Lanthanum Molibdenum

Tinggalkan pesan
Deskripsi Produk

Tungku Untuk Pertumbuhan Kristal Safir Dengan Medan Termal Molibdenum


1. Penjelasan tentang medan termal molibdenum yang digunakan dalam tungku untuk menumbuhkan kristal safir:

Bagian dari tungku vakum juga dapat diisolasi menggunakan logam grafit dan molibdenum.Pelindung panas dalam medan termal yang seluruhnya terbuat dari logam terdiri dari beberapa lapisan pelat logam, dengan jarak tertentu di antara setiap lapisan.

Dalam tungku vakum standar dengan suhu kerja 1315°C, pelindung panas biasanya terdiri dari dua lapisan lembaran molibdenum di bagian dalam dan tiga lapisan lembaran baja tahan karat di bagian luar.Jumlah lembaran molibdenum dan ketebalan masing-masing lapisan harus ditingkatkan jika diperlukan suhu pengoperasian yang lebih besar.Lembaran molibdenum dapat diganti dengan lembaran tantalum jika suhu pengoperasian lebih tinggi dari 1650 °C.Jumlah lapisan dan jarak antara lembaran logam menentukan kinerja insulasi termal untuk medan termal yang seluruhnya terbuat dari logam.Jarak ini digunakan untuk menghentikan panas agar tidak mengalir dan memancar ke luar inti medan termal.Radiasi termal yang dilepaskan dari pusat medan termal dipantulkan kembali ke benda kerja di sana sebagai hasil dari kualitas refleksi lembaran molibdenum.Di lokasi yang memerlukan kebersihan dan vakum ekstrem, medan termal yang seluruhnya terbuat dari logam sering digunakan.Perlu dicatat bahwa untuk medan termal semua logam, penggetasan logam molibdenum akan terjadi pada 1150°C karena rekristalisasi logam, dan pelindung panas logam yang rapuh mudah rusak oleh perlengkapan atau benda kerja yang jatuh di layar.Biaya bidang termal yang seluruhnya terbuat dari logam seringkali lebih mahal dibandingkan dengan bahan lain karena mahalnya harga logam molibdenum.

2. Medan Termal Molibdenum Untuk Pengukuran dan Toleransi Tungku Pertumbuhan Kristal Safir:



Satuan:mm

diproduksi dengan satu lembar molibdenumdiproduksi oleh selembar beberapa molibdenum
ketebalanDiameter silinder maksTinggi silinder maks
2,0±0,1450±2660±1
1,0±0,08610±2660±1Memproduksi sesuai dengan kebutuhan pelanggan
0,5±0,04700±2660±1persyaratan
0,3±0,03700±2660±1



Sesuai dengan kebutuhan pelanggan, ukuran khusus dapat diproduksi.

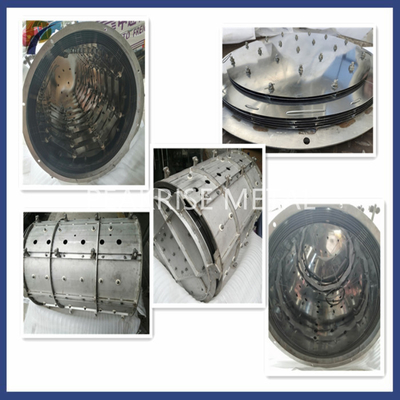

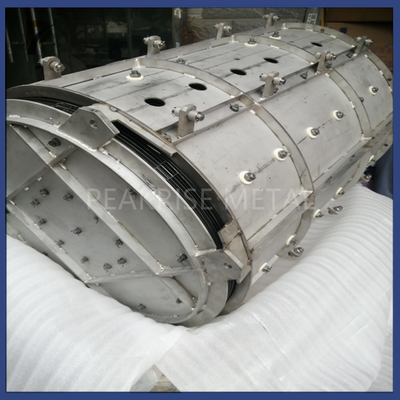

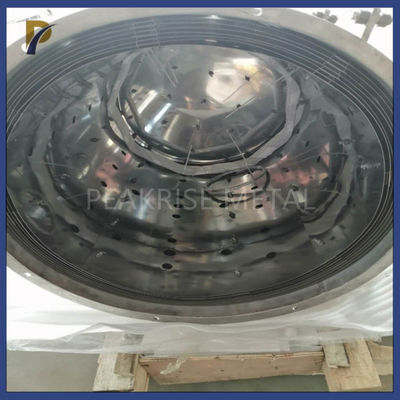

Memukau Molybdenum Products Heater Thermal Field Untuk Sapphire Crystal Growth Furnace Molybdenum Heating Elements 0Memukau Molybdenum Products Heater Thermal Field Untuk Sapphire Crystal Growth Furnace Molybdenum Heating Elements 1



3. Bidang Termal Molibdenum Untuk Prosedur dan peralatan pembuatan Tungku Pertumbuhan Kristal Safir:



BarangProsesPeralatanTitik pemeriksaan kualitas
1lembar Mo

1 Sifat fisika dan kimia

2 Pengukuran (panjang, lebar)

2Memeriksa 3 Kualitas permukaan
3Gulungan lukaMesin putar1 Kejernihan permukaan
4Memeriksa 2 Diameter dan tinggi silinder
5Pengeboran, paku kelingBor tekan1 paku keling aman
6MembersihkanMesin memukau2 Lokasi lubang perakitan
7Memeriksa
8PerakitanPlatform perakitan1 Kejernihan permukaan
9Membersihkan 2 Diameter dan tinggi silinder sesuai dengan
10Memeriksa persyaratan
11Kemasan

3 Rakitan padat, dan tidak ada sambungan antar lapisan

4 Tunjukkan sertifikat mutu


4. Pemanfaatan Medan Termal Molibdenum dalam Tungku untuk Menumbuhkan Kristal Safir:

Peran terpenting dari pelindung refleksi molibdenum adalah untuk mencegah dan memantulkan panas pada tungku pertumbuhan safir sebagai salah satu komponen pelindung panas.Untuk meningkatkan daya tarik kristal, diperlukan komponen pelindung panas dengan kepadatan tinggi, pengukuran presisi, permukaan halus, perakitan mudah, dan desain dapat diterima.

Tungku vakum, dll., juga dapat menggunakan medan termal molibdenum untuk memanaskan insulasi dan memantulkan panas.
