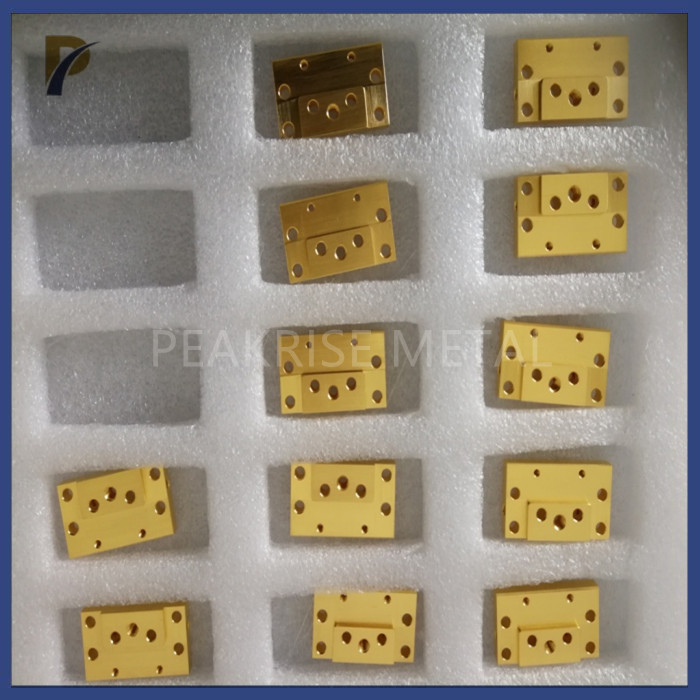

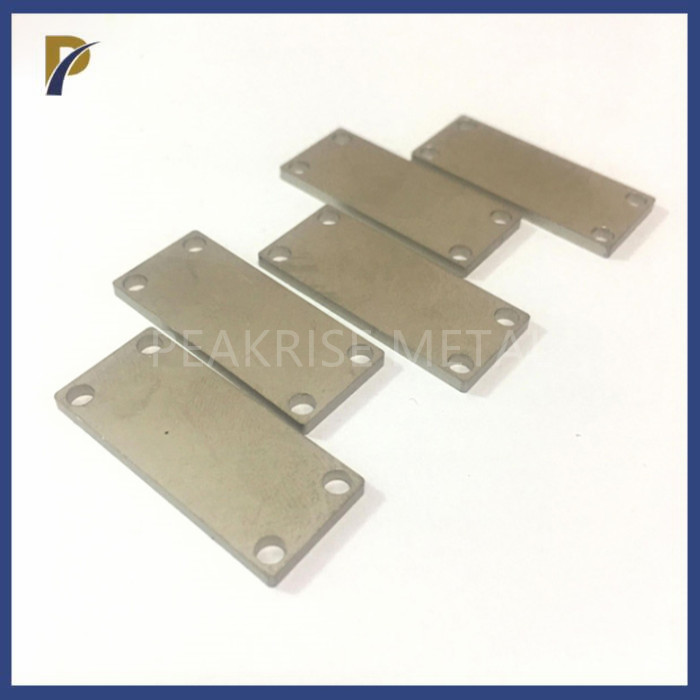

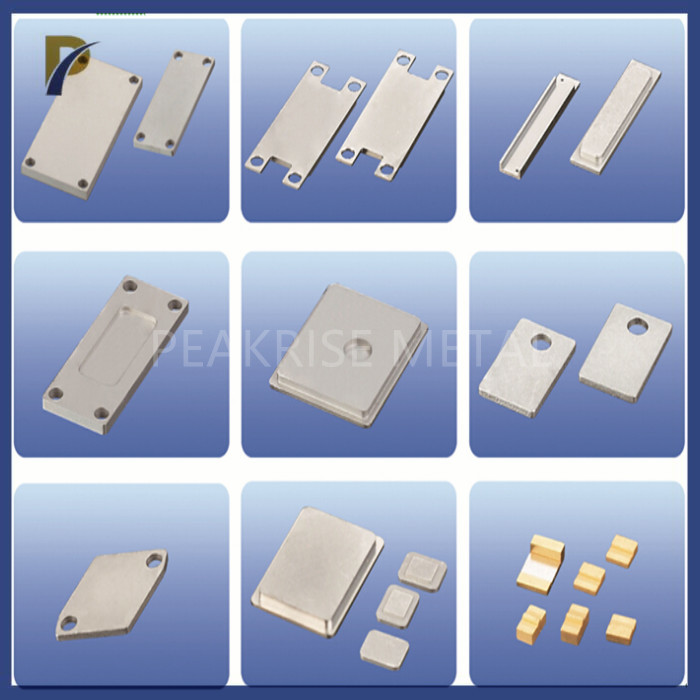

Bahan Mikroelektronik Molibdenum Tembaga Kustom Lembar Paket Elektronik Paduan MoCu
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| nama | Penerapan Paduan Tembaga Molibdenum Sebagai Bahan Mikroelektronika | Bahan | Paduan Tembaga Molibdenum |
|---|---|---|---|
| Nilai | MoCu10, MoCu15, MoCu20, MoCu25, MoCu30, MoCu35 dll. | Membentuk | Lembaran kecil atau custom |
| Permukaan | cerah | Ukuran | Sesuai permintaan pelanggan |
| Aplikasi | Bidang Bahan Mikroelektronika | Pelabuhan ekspor | Setiap pelabuhan di Cina |
| Menyoroti | Bahan Mikroelektronik Kustom,Bahan Mikroelektronik Molibdenum,bahan molibdenum yang disinter |
||
Deskripsi Produk
Penerapan Paduan Tembaga Molibdenum Sebagai Bahan Mikroelektronik
1. Deskripsi Paduan Tembaga Molibdenum Sebagai Bahan Mikroelektronik:
Paduan molibdenum-tembaga (MoCu a molibdenum-tembaga dan tungsten-tembaga, keduanya memiliki karakteristik ekspansi rendah (koefisien ekspansi termal molibdenum adalah 5,0x10-6/℃, koefisien ekspansi termal tungsten adalah 4,5x10-6/℃), dan memiliki konduktivitas termal yang tinggi dari tembaga, koefisien ekspansi termal dan konduktivitas termal dapat disesuaikan dengan komposisi.Keduanya banyak digunakan sebagai bahan sirkuit terpadu, radiator, heat sink sesuai kebutuhan.
2.ParameterPaduan Tembaga Molibdenum Sebagai Bahan Mikroelektronik:
|
Konduktivitas termal W/(m﹒k) |
Koefisien ekspansi termal 10-6/K | Massa jenis g/cm3 | Konduktivitas termal spesifik W/(m﹒k) | |
| WCu | 140~210 | 5.6~8.3 | 15~17 | 9~13 |
| MoCu | 184~197 | 7.0~7.1 | 9.9~10.0 | 18~20 |
| MoCu15 | 160 | 7.0 | 10 | / |
| MoCu20 | 170 | 8.0 | 9.9 | / |
| MoCu25 | 180 | 9.0 | 9.8 | / |
| Mo | 138 | 5.35 | 10.22 | 13.5 |
| Cu | 400 | 16.5 | 8.93 | 45 |
3. Kerajinan produksiPaduan Tembaga Molibdenum Sebagai Bahan Mikroelektronik:
Metode sintering fase cair:
Bubuk campuran tungsten-tembaga atau molibdenum-tembaga disinter dalam fase cair pada 1300-1500° setelah ditekan.Bahan yang dibuat dengan metode ini memiliki keseragaman yang buruk, banyak rongga tertutup, dan kerapatan biasanya lebih rendah dari 98%.Ini dapat meningkatkan aktivitas sintering, sehingga meningkatkan kepadatan paduan tungsten-tembaga dan molibdenum-tembaga.Namun, sintering yang diaktifkan nikel akan secara signifikan mengurangi konduktivitas listrik dan termal material, dan masuknya pengotor dalam paduan mekanis juga akan mengurangi konduktivitas material;metode ko-reduksi oksida untuk menyiapkan bubuk memiliki proses yang rumit, efisiensi produksi yang rendah, dan kesulitan dalam produksi massal.
Metode infiltrasi kerangka tungsten dan molibdenum:
Pertama, bubuk tungsten atau bubuk molibdenum ditekan menjadi bentuk, dan disinter menjadi kerangka tungsten dan molibdenum dengan porositas tertentu, lalu disusupi dengan tembaga.Proses ini sesuai untuk produk tembaga tungsten dan tembaga molibdenum dengan kandungan tembaga rendah. Dibandingkan dengan tembaga molibdenum, tembaga tungsten memiliki keunggulan massa kecil, pemrosesan mudah, koefisien ekspansi linier, konduktivitas termal, dan beberapa sifat mekanik utama yang setara dengan tembaga tungsten.Meskipun ketahanan panasnya tidak sebaik tembaga tungsten, namun lebih baik dari beberapa bahan tahan panas, sehingga prospek aplikasinya lebih baik.Karena keterbasahan molibdenum-tembaga lebih buruk daripada tungsten-tembaga, terutama saat menyiapkan molibdenum-tembaga dengan kandungan tembaga rendah, kerapatan bahan setelah infiltrasi rendah, akibatnya bahan tidak dapat memenuhi standar kedap udara, konduktivitas listrik , atau konduktivitas termal.Penerapannya dibatasi.
4. AplikasiPaduan Tembaga Molibdenum Sebagai Bahan Mikroelektronik:
Tembaga molibdenum banyak digunakan dalam sirkuit terpadu, heat sink dan heat sink dan bahan mikroelektronik lainnya.Sirkuit terpadu berdaya tinggi dan perangkat gelombang mikro memerlukan bahan konduktivitas listrik dan termal yang tinggi sebagai komponen konduktif dan penghilang panas, sambil mempertimbangkan kinerja vakum, ketahanan panas, dan koefisien muai panas.Bahan tungsten-tembaga dan molibdenum-tembaga memenuhi persyaratan ini karena sifatnya dan oleh karena itu merupakan bahan yang lebih disukai untuk aplikasi ini.
Bahan kemasan elektronik tembaga molibdenum memiliki konduktivitas termal yang sangat baik dan koefisien ekspansi termal yang dapat disesuaikan.Saat ini bahan kemasan elektronik yang disukai untuk komponen elektronik berdaya tinggi di dalam dan luar negeri, dan dapat dicocokkan dengan keramik Be0 dan Al203.Industri lain termasuk industri dirgantara, elektronika daya, laser semikonduktor berdaya tinggi, dan obat-obatan.
Selain itu, di bidang pengemasan gelombang mikro dan pengemasan frekuensi radio, bahan ini juga banyak digunakan sebagai heat sink.Dalam peralatan elektronik militer, sering digunakan sebagai bahan dasar papan sirkuit dengan keandalan tinggi.
